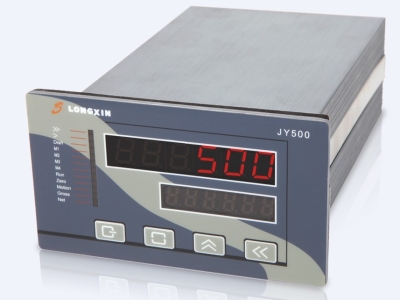

JY500D6稱重控制儀表 JY500D13稱重變送器 JY500D20稱重儀表

概述：

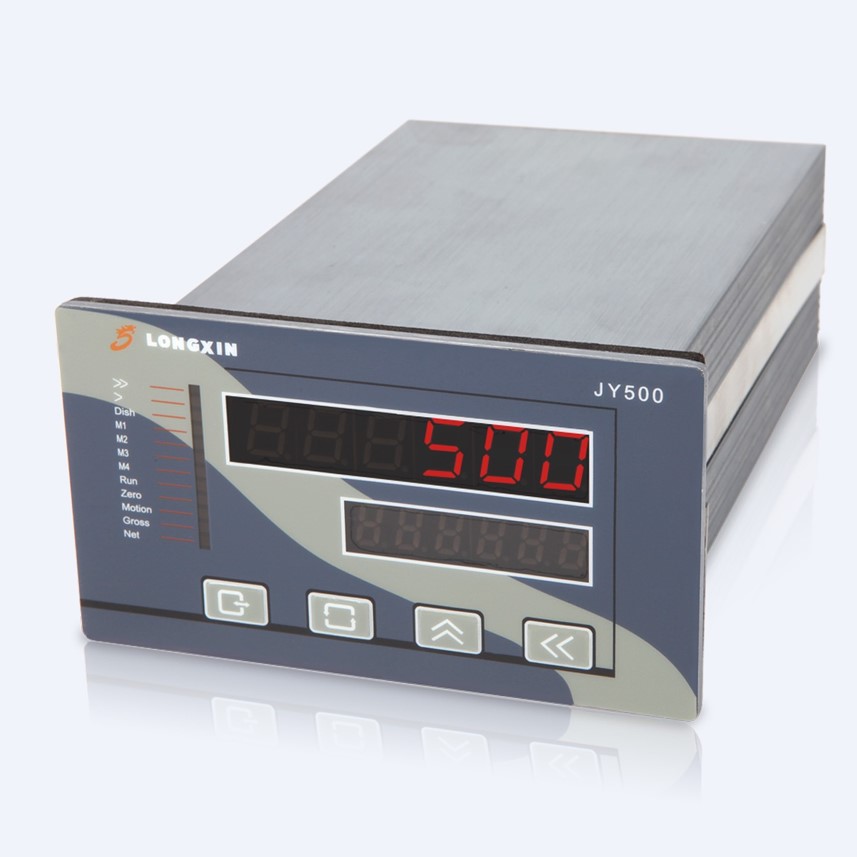

D6稱重控制儀表，采用世界上高精度∑-ΔA/D轉換芯片和具有高抗干擾性能的單片機為核心，充分考慮到工業現場的復雜性，以精心的軟硬件設計，使生產和管理得到有利的保障。本產品也適用于鋼鐵、冶金、化工、糧食、飼料等需要配料控制的行業。

功能及特點：

1.集稱重、顯示、通訊和控制于一體

2.內部集成的開關電源，電壓在185V～245V內可以正常使用

3.具有模擬、數字雙重濾波功能

4.自動錯誤診斷，易發現和解決問題

5.具有自動零位跟蹤功能

6.可實現上電自動歸零

7.具有密碼權限設置功能，方便管理

8.可設置置零范圍、濾波強度、波特率等

技術參數：

1、使用條件：環境溫度

2、電源電壓：AC185～245V，頻率50Hz/60Hz或DC30V。

3、測量誤差：±0.02%FS

4、橋路供電電壓：5V，最大電流100mA。

5、輸出節點：三路繼電器，負載10A/AC250V或7A/DC30V;三輸入。

6、輸出接口：基本配置為RS232串口，可選配置為RS485串口、20mA電流環串口、1-5V/1-10V電壓量、4-20mA模擬量。

7、測量范圍：可采集正負信號并顯示正負值。

概述：

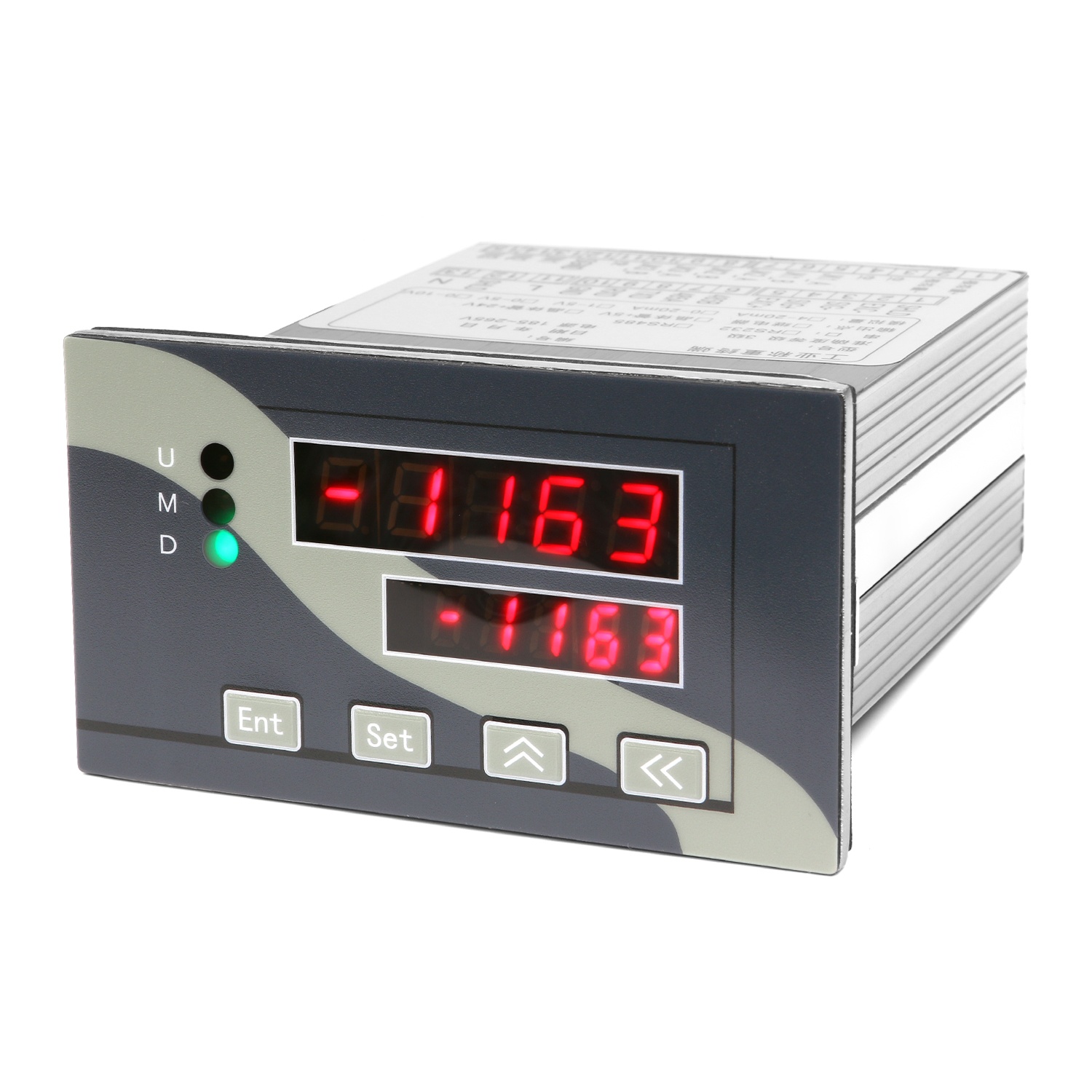

D13系列數字重量變送器，主要適于在稱重設備中作稱重?cái)?shù)字信號轉換部件，該產品帶有重量界限判斷功能，可用于重量界限控制。

D13系列重量變送器帶有LED數碼顯示，操作簡單，便于掌握。適用于建材、化工、食品、鋼鐵、飼料等行業。

主要功能和特點：

1）用于需要將稱重信號轉換為數字通訊信號與標準模擬輸出信號的場合。

2）雙排LED數碼管分別顯示當前稱量值、鎖存值、輸出電流值等多項信息。

3）四個按鍵分別用于置零、去皮、鎖存與顯示選項操作。

4）D13各型儀表帶有一個光耦隔離輸入端用于接收外部置零、去皮或鎖存控制信號；

5）D13各型儀表帶有超量、上限、下限、欠量四個重量界限判斷功能；

6）數字通訊接口可選擇RS485、RS232（S型）。

7）可選模擬量信號輸出，可選擇4—20mA（I型）或1—5V（V型）。

8）可選以太網接口（E型），支持MODBUS-TCP。

9）可選CAN接口（C型），支持CANOPEN。

10）設有無實物標定校準功能。

11）具有9點折線非線性修正功能。

12）可選鎖存峰值或者當前實時重量值。

13）可自動鎖存160個稱重值，數據先進先出壓棧備查，適合100個/秒速率的數據采集。

14）具有可編程功能，通過參數設置得到恰當?shù)男阅堋?/p>

15）內部采用開關電源及過壓保護電路，以適應較大的供電波動。

16）面板安裝形式，面板面積僅110mm（寬）×62mm（高）。

技術參數：

概述：

JY500系列稱重配料控制器，主要用于在同一個稱料斗內累積加配多種物料的配料衡器中作為控制部件，設計充分考慮了工業現場的復雜性，以精心的軟硬件設計，使生產和管理得到有利的保障。

JY500D20型稱重控制器采用Profibus Dp通訊接口，應用于高速組網要求，使用Profibus現場總線的系統。適用于建材、化工、食品、鋼鐵、飼料等行業。

主要功能及特點：

1）集稱重、顯示、通訊控制于一體。

2）具有15點非線性修正功能。

3）具有手動/自動設定落差修正功能。

4）可設置置零范圍、過載范圍及允差范圍、濾波系數。

5）Profibus Dp 通訊接口。

6）判斷物料上中下限功能。

技術參數：

性能指標

工作參數

工作條件
