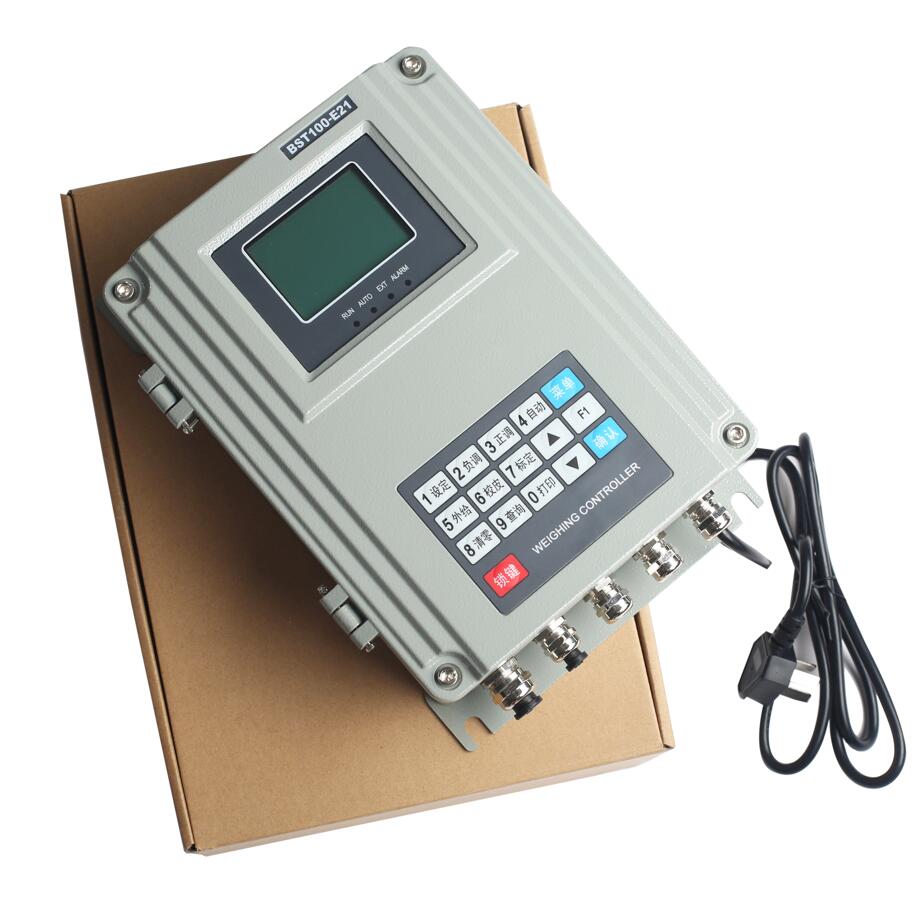

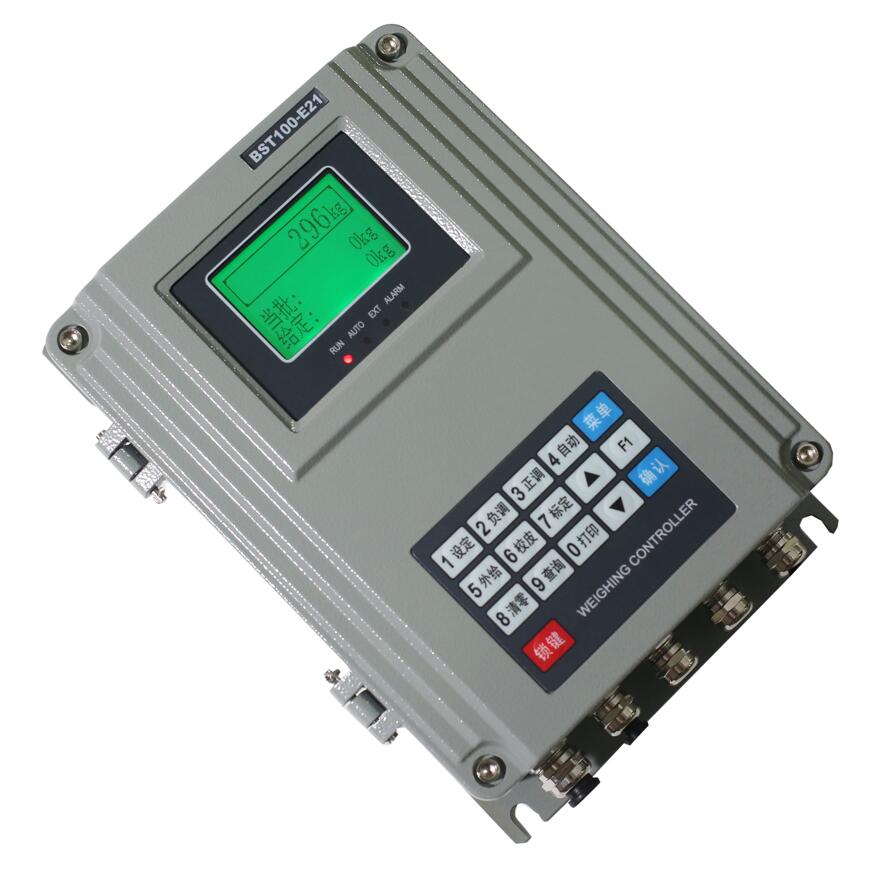

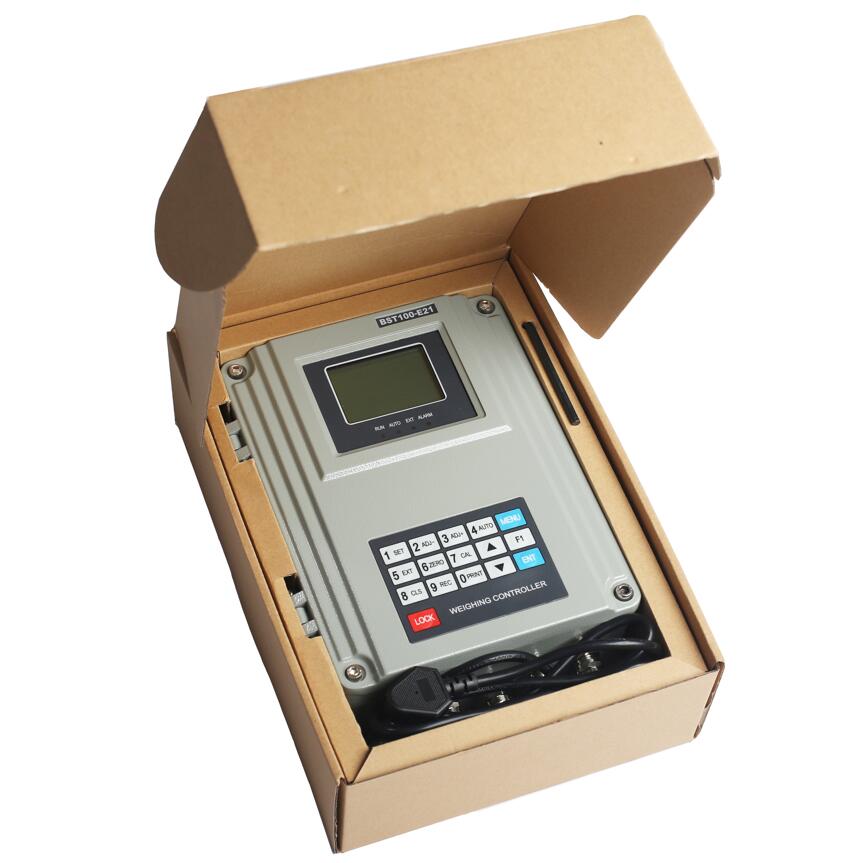

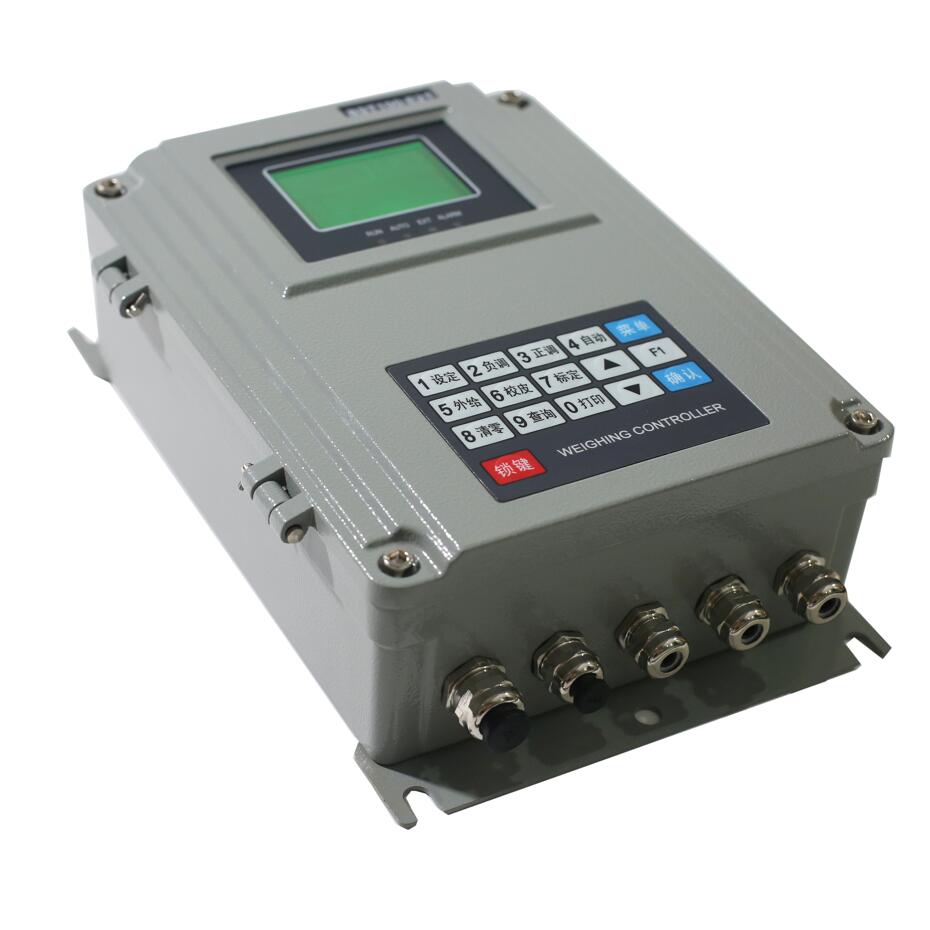

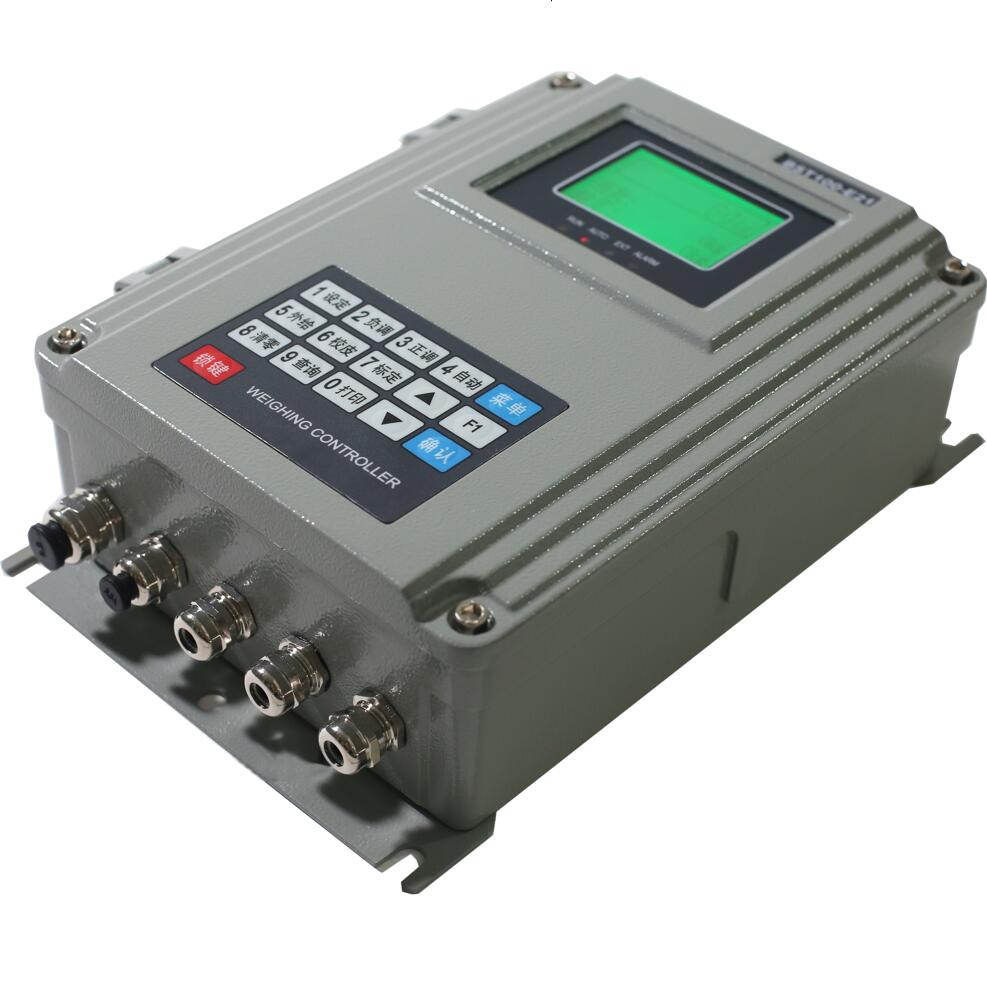

BST100-E21減量配料秤儀表 失重秤儀表 皮帶秤控制器 給料機儀表

主要用途
? 計量皮帶秤用。
? 皮帶定量給料機配料控制用。
? 減量/失重式定量給料機配料控制用。

產品概述

• u 整機EMC設計，抗干擾能力強，適用于工業環境。

• u 32位ARM CPU，72MHz主頻，運算速度快。

• u 128×64點陣、7色背光LCD液晶顯示屏，中/英文顯示。

• u 24位∑-△A/D，內部分辨率1/1,000,000。

• u 高頻動態采樣[400Hz]。

• u 獨特的抗振濾波算法，精準稱量，穩定顯示，快速響應。

• u 皮重校準與自動校皮（自動零位跟蹤）。

• u 量程校準與分段修正。

• u 速度校準與帶長校準。

• u 可通過DI&DO開關控制給料器與皮帶秤的啟停。

• u 快速、穩定的PID定量配料控制。

• u 可查詢與打印一年內的班/日/月產量。

• u DI/DOAO/COM[通信口]功能可定義。

產品性能參數

¨  執行標準

2 中華人民共和國GB/T 7721-2017《連續累計自動衡器》國家標準。

2 OMIL R50：2014（E）《連續累計自動衡器》國際建議。

2 準確度等級：0.5級。

2 配料準確度：0.5%~1.0%。

¨  顯示

2 128×64點陣、7色背光LCD液晶顯示屏，英文/中文顯示。

2 顯示刷新時間：可設定0.1~2.0s。

¨  按鍵

2 可選配16鍵英文按鍵、簡體中文按鍵或繁體中文按鍵。

2 菜單操作與快捷操作（帶按鍵音）。

¨  稱重傳感器接口

2 激勵電壓/最大電流：DC10V/250mA（8個350Ω的稱重傳感器）。

2 信號輸入范圍：0~25mV。

2 24位∑-△ADC，內部分辨率1/1,000,000。

2 采樣頻率：400Hz。

2 獨特的抗振濾波算法，精準稱量，穩定顯示，快速響應。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  速度傳感器接口

2 輸出電壓/最大電流：DC12V/100mA。

2 速度脈沖輸入范圍：0.5~3000Hz。

¨  開關量信號接口

2 3路可定義的常開開關輸入[DI]。

2 4路可定義的常開繼電器開關輸出[DO]：AC250V/DC24V，1A。

2 1路“累計量高速脈沖”輸出[PO]：100mA，DC5~24V；脈沖當量（每個脈沖對應的重量）與脈沖寬度可設定。

¨  模擬量信號接口

2 最多3路可定義的“流量/控制電流/…”模擬量信號輸出[AO]：4~20mA，非線性度：0.05%FS；AO3：可選配。

2 1路可選用的“給定流量”模擬量信號輸入[AI]：4~20mA，非線性度：0.05%FS。

¨  數字通信接口

2 COM1：可選配RS232/RS485/RS422/Profibus-DP/Ethernet模塊。

2 COM2：RS232。

2 可外接：上位機IPC/PLC、LED遠程顯示器、串行打印機與無線模塊。

¨  報表打印

2 可查詢與打印一年內的班/日/月產量。

¨  工作指標

2 工作電壓：AC220V±15%，50/60Hz。

2 最大功耗：15W。

2 外形尺寸

l 橫式盤裝型：164×86×193mm（寬×高×深）。

l 豎式盤裝型：86×164×193mm（寬×高×深）。

l 墻掛型：202×305×90mm（寬×高×厚）。

2 盤面開孔尺寸

l 橫式盤裝型：153×77mm（寬×高）。

l 豎式盤裝型：77×153mm（寬×高）。

2 工作溫度：-25℃～+45℃。

2 儲存溫度：-30℃～+60℃。

2 相對濕度：不大于85%RH。

2 防護等級

l 盤裝型前面板：IP65。

l 墻掛型：IP65。

2 重量

l 盤裝型：約1.7kg。

l 墻掛型：約3.4kg。
