皮帶秤稱重控制儀表和普通的稱重控制儀表在結構上有很大的差異，其結構中輸送皮帶機和稱重傳感器比較重要。皮帶秤稱重控制儀表有什么結構？皮帶秤的工作原理是什么？下面PHISHINE菲軒就來給大家詳細講解下吧。

  一、皮帶秤稱重儀表是什么？

皮帶秤稱重儀表是一種將來自稱重秤架上稱重傳感器的重量信號和位移傳感器的長度信號進行處理得到輸送物料累計重量的電了設備。當今電了技術基礎平臺的發展為皮帶秤儀表的

設計迎來了廣闊的空問，CPU技術已經從8位發展到32位，系統主頻也由十兒兆達到兒十兆甚至上白兆，AD模數轉換器也從10位上升到24位。SOC等新技術正逐步應用到皮帶秤的儀表中。

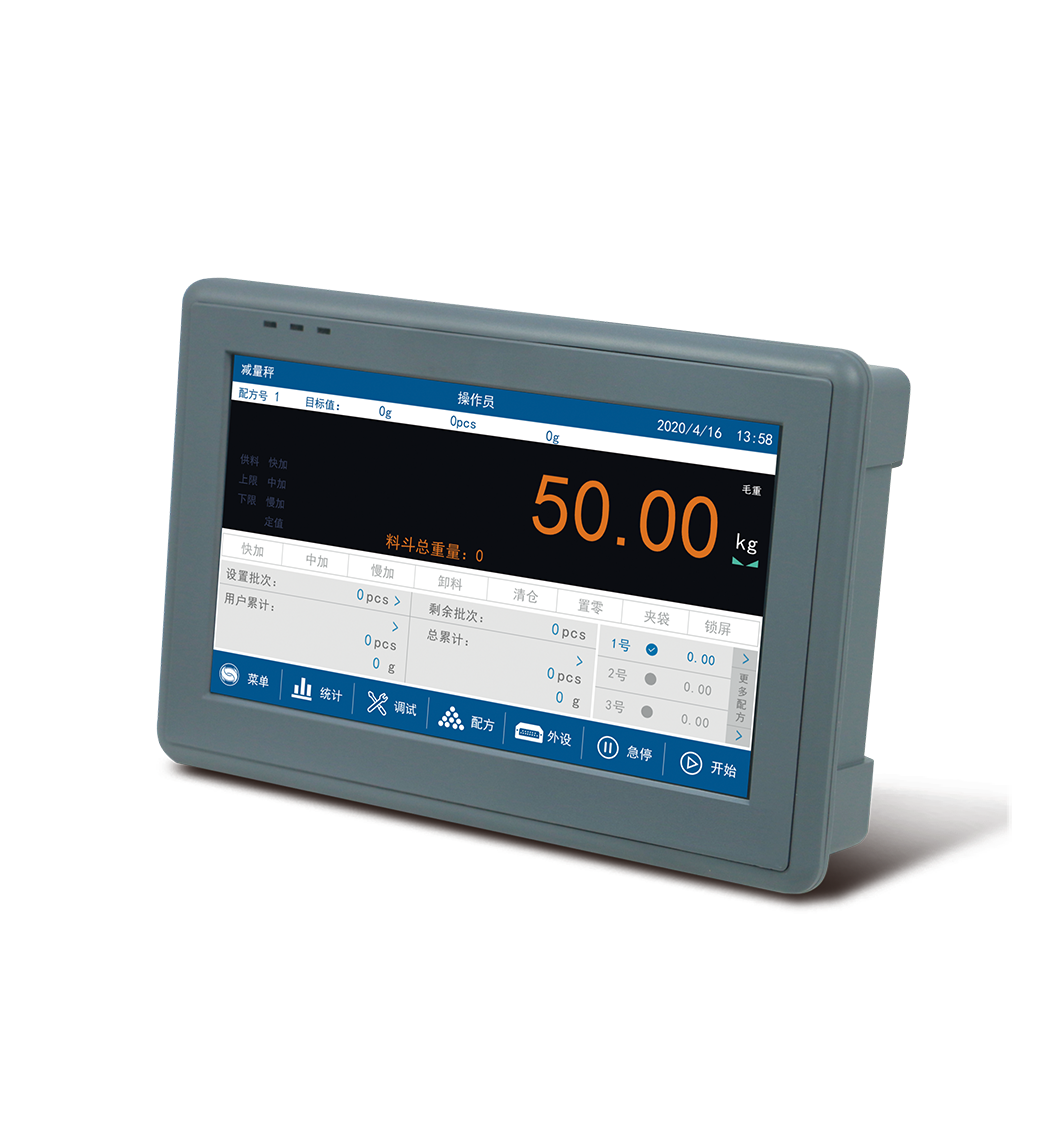

皮帶秤稱重控制儀表

  二、皮帶秤稱重控制儀表有什么結構？

皮帶秤的系統結構共有兩種：一種是輸送皮帶機和稱重秤架為一體化的結構，另一種是已有的皮帶機上，只安裝稱重秤架的結構。皮帶秤的優點是在固體物料輸送過程中連續自動稱重，在皮帶載料移動中工作。

皮帶秤主要由秤架稱重傳感器測速傳感器二次儀表及電線線路組成。并可根據用戶的需要配置打印機、微機管理系統等設備。秤架由幾個傳感器懸掛著當皮帶上物料通過秤架上方時，物料重量過托輥壓在傳感器上，傳感器輸出信號和物料重量成正比。皮帶秤架安裝時選擇皮帶張力小，且張力變化小的位置，不同的位置有著不同的張力變化。就是在一條皮帶上同一位置，由于氣溫的變化，截料的不同也會引起張力的變化。

  三、皮帶秤的工作原理是什么？

1.該秤用于定量進料散裝物料。在進紙過程中，皮帶連續進紙。進料器從用戶的進料倉或其他進料設備輸送物料，并通過稱重橋進行重量檢測。同時，安裝在尾輪上的速度傳感器檢測皮帶的速度，完成恒定進料流量的控制。

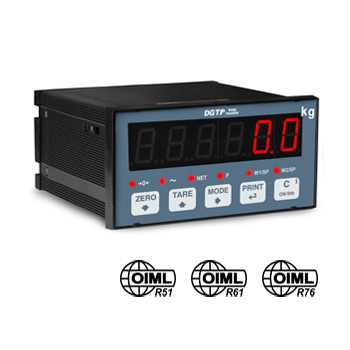

皮帶秤稱重控制儀表

目前，稱重傳感器的精度通常提高到十分之幾，而速度傳感器的精度大多為幾千分之一，因此，提高速度傳感器的精度是提高電子皮帶秤系統精度的有效途徑之一。

啟動饋線：按下現場操作盒中的啟動按鈕1SB，將同時關閉1KA1和1KA3繼電器，并關閉逆變器啟動信號。這時，進紙器和電動機風扇將開始運行，運行指示燈1HL2將點亮（計量秤（發生故障時此指示燈閃爍）。）當中央控制系統打開時，通常將開關切換到面板上的就緒指示燈必須點亮，否則表示無法打開中央控制器或指示燈損壞。

皮帶秤稱重控制儀表有什么結構？皮帶秤的工作原理是什么？PHISHINE菲軒上文給大家介紹了皮帶秤的基本原理情況，大家可以多了解下。
